LED顯示屏故障大全之驅動部分

文章出處：www.cqtianxin.com作者：上海香蕉影视發表時間：2018-06-05

LED顯示屏驅動部分故障



1、一單元板不亮



·+5V電或GND是否供給

·+5V跟GND是否短路

·138第五腿的OE信號是否有

·245相連的OE信號是否正常（斷路或短路）

·給上+5V電或GND

·把短路的給斷開

·把OE信號供上

·把斷路的連好把短路的給斷開



2、一單元板上半部分或下半部分不亮或顯示不正常



·138的第5腿OE信號是否有

·74HC595的第11、12腿的信號是否正常（ SCLK、RCK ）

·相連的OE信號是否正常；（斷路或短路）

·雙排插針與245相連的SCLK、RCK信號是否正常；（斷路或短路）

·把OE信號連上

·把SCLK、 RCK信號連好

·把斷路的連好把短路的斷開

·把斷路的連好把短路的斷開



3、一單元板上一行或相應一個模塊的行不亮或不正常顯示



·查看其所對應模塊的行信號的管腳是否虛焊或漏焊

·查看其行信號與4953所對應的管腳是否斷開或與其它信號短路

·查看其行信號的上、下拉電阻是否沒焊或漏焊

·74HC138輸出的行信號與相對應的4953之間是否斷開或與其它信號短路

·把虛焊、漏焊的給焊好

·把斷路的連好把短路的斷開

·把沒焊的給補上把漏焊的給焊好

·把斷路的連好把短路的斷開



4、一單元板有兩行同時亮（顯示文字時其中一行正常、一行常亮）



·查看模塊所對應的兩行信號是否短路

·查看查看138的輸出腿、上下拉電阻和模塊管腳及4953是否短路

·把短路的斷開



5、上半部分或下半部分 紅色或綠色不亮或不正常顯示



·查看輸入排針腳是否正常或與GND、+5V短路

·查看輸入排針到245之間的信號是否正常（短路或斷路）

·IC245壞 把斷路的連好

·把短路的斷開

·更換IC

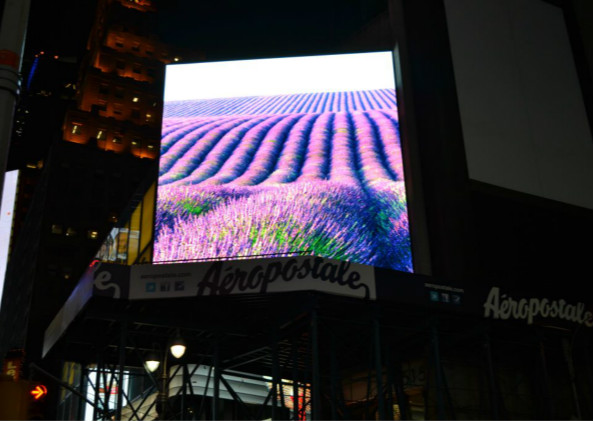

LED顯示屏驅動部分故障
