LED顯示屏的燈驅合一和燈驅分離

文章出處：www.cqtianxin.com作者：上海香蕉影视發表時間：2018-07-21

在LED屏電路板方麵，一般是由燈板和驅動板組成。目前市麵上有兩種設計方案，一種是燈驅合一，一種是燈驅分離。今天香蕉影视小編姐姐給你講解一下什麽是燈驅合一和燈驅分離。

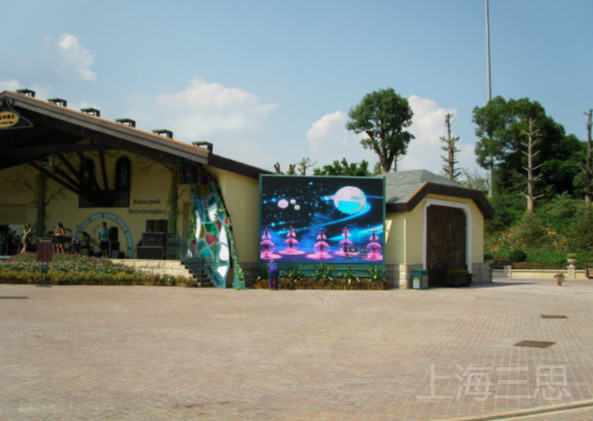

LED顯示屏的燈驅合一和燈驅分離

燈驅合一，顧名思義就是LED燈和驅動IC全部在一個PCB板上，IC在PCB的正麵，因此可省去銅排插；而燈驅分離則是LED在一個獨立的PCB板，驅動IC又在另一個PCB板上，兩PCB板之間采用排針和排母對插的方式進行信號連接。

燈驅合一和燈驅分離兩者比較：

1、從成本看：燈驅合一的成本稍微低一點。

2、從維修角度上看：燈驅分離的容易維修，因為它可以互相替換來檢測，還有燈驅分離燈集中到一起，很容易換燈。

3、從散熱角度上看，燈驅分離更利於散熱。

通常采用燈驅分離的原因有如下幾點：

第一：LED顯示屏采用的是插件LED，LED的燈腳影響到背麵驅動IC的正常擺放，故采用燈驅分離方式。

第二：LED屏幕點間距太小，在電子設計中影響到PCB板線路的走線，采用燈驅分離的方式可增加PCB板的布線麵積。

第三：利於散熱而不影響LED的顯示效果，如采用燈驅合一，當LED燈密度很大的時候，驅動IC工作時熱量就會很高，此時驅動IC熱量就會通過PCB直接影響到正對IC的LED燈，使LED燈顏色發生變化。采用燈驅分離不會出現這種情況。

最後需要注意的是，一般戶內的掃描屏(因為芯片數量少)用的燈驅合一相對多些(節約成本),而戶外LED顯示屏通常采用燈驅分離的形式,以延長屏體效果及壽命。
